卷边机系列
线盘卷边机
线盘卷边机

产品描述:卷边机结构说明一、结构组成该卷边机主要由压紧、预弯、初次弯边、弯边成型四大部分组成。二、工作流程1、“压紧系统”在油缸的作用下,将工件压紧固定在托盘上。2、“预...

详细说明

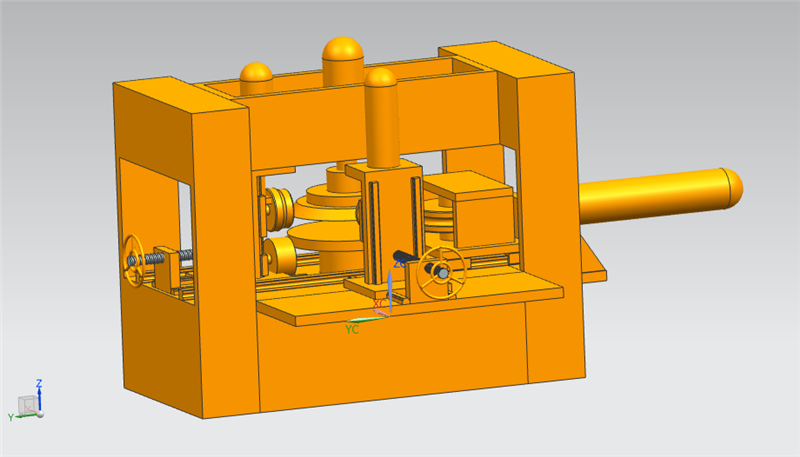

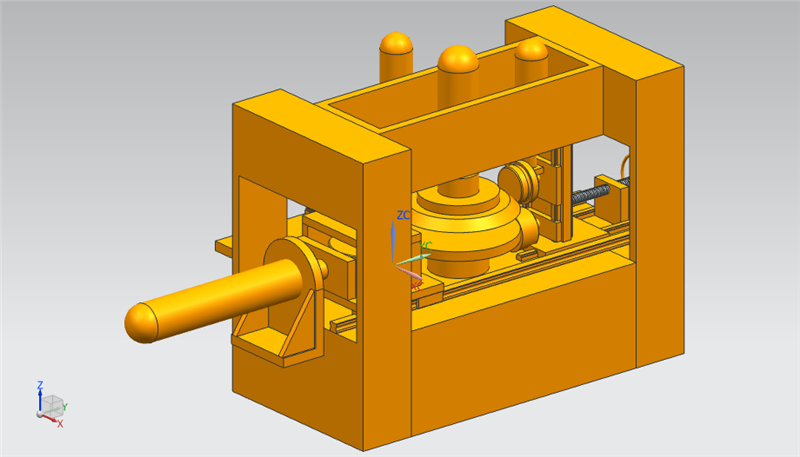

卷边机结构说明

一、结构组成

该卷边机主要由压紧、预弯、初次弯边、弯边成型四大部分组成。




二、工作流程

1、“压紧系统”在油缸的作用下,将工件压紧固定在托盘上。

2、“预弯系统”根据所要求的弯边直径,对工件边缘施力预弯。

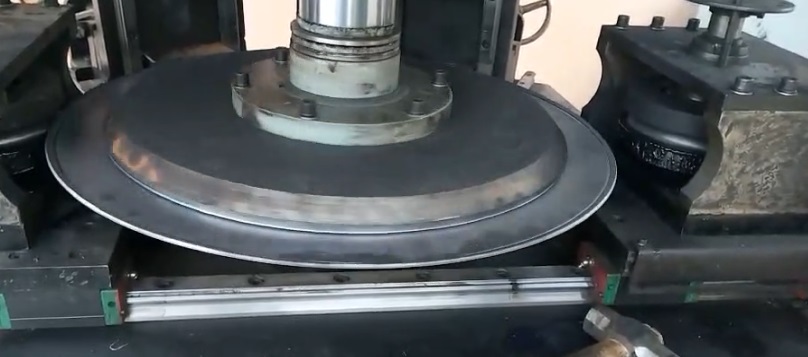

3、“初次弯边”将圆盘需要卷成圆管的周长一次弯够,工件的边缘先弯成约180o的圆弧。

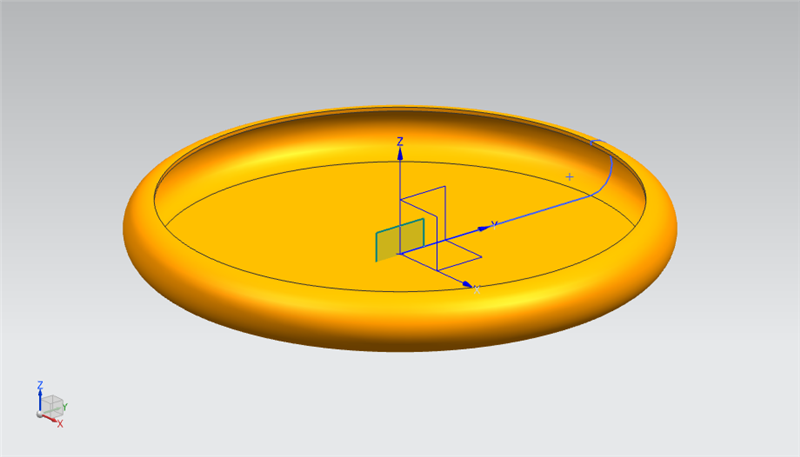

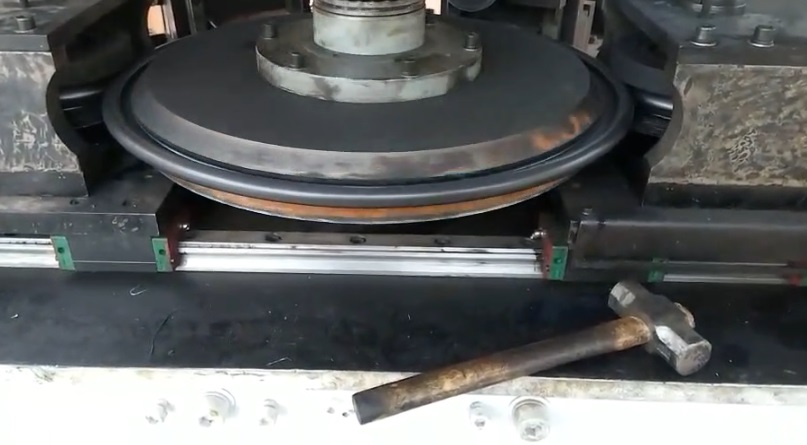

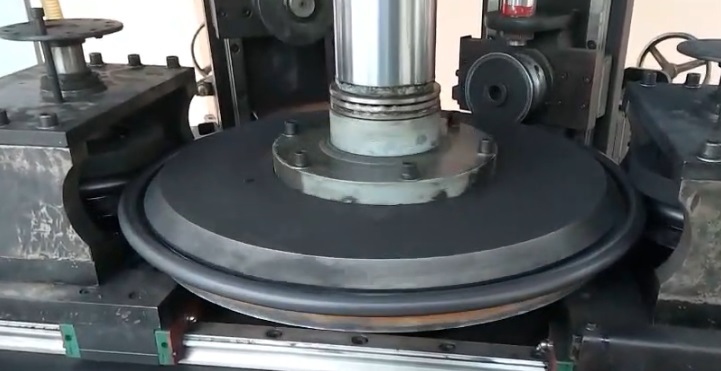

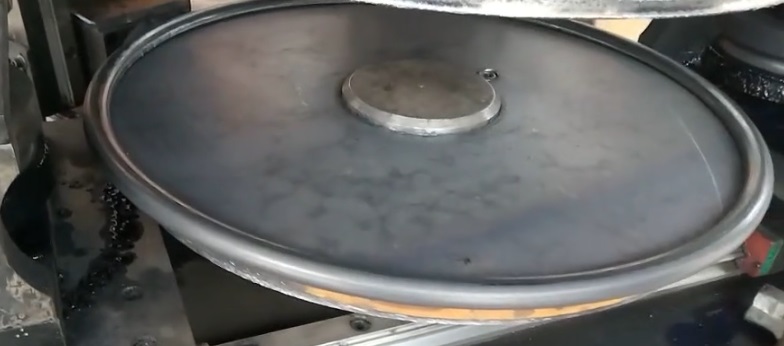

4、“弯边成型”在初次弯边的基础上下压内卷,卷成一个整圆,终成型。

三、设备特点

1、该卷边机结构紧凑,将压紧、预弯、初次弯边、弯边成型四大系统集成在一台机器上。通过数控技术,依次完成所有流程。该设备能够有效防止普通卷边机常有的压痕、圆度不均匀、直径误差大等问题。

2、各系统的特点。

a.压紧系统:通过液压机构将工件压紧,使工件固定更牢靠,防止其偏移。

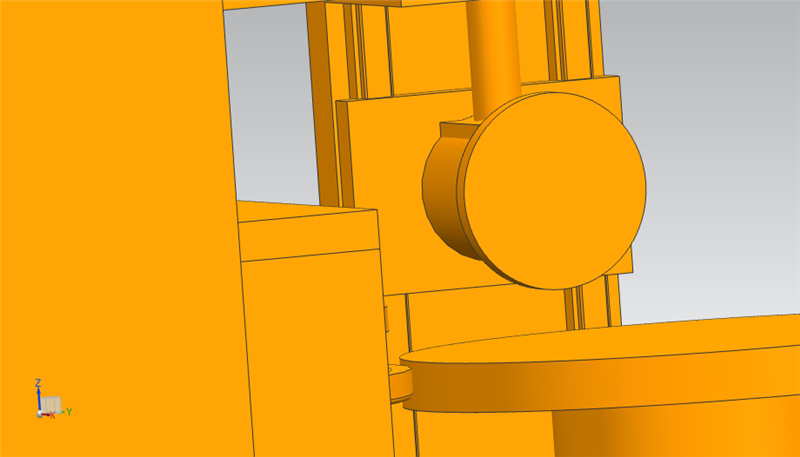

b.预弯系统:对工件进行预弯,给下一步卷边起到导向作用,保证卷边方向一致。

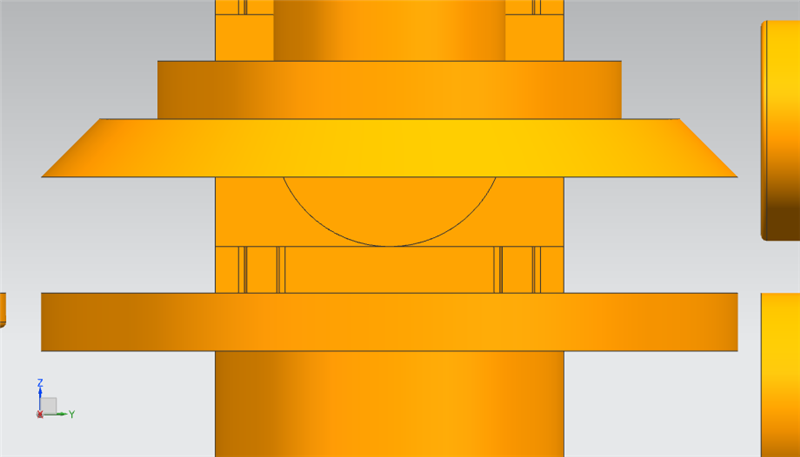

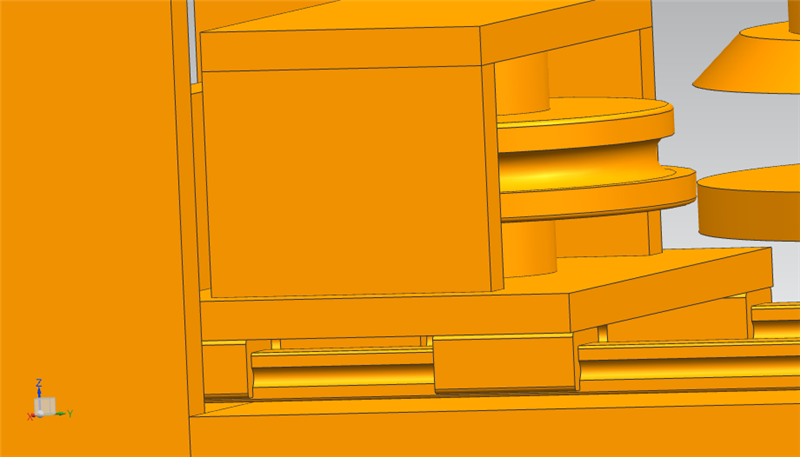

c.初次弯边:对弯边轮做了改进,轮下缘略大于轮上缘,在弯边的过程中,轮下缘对工件的圆边也起到了支撑的作用,防止圆边变形。将工件边缘先弯成约180o的圆弧。

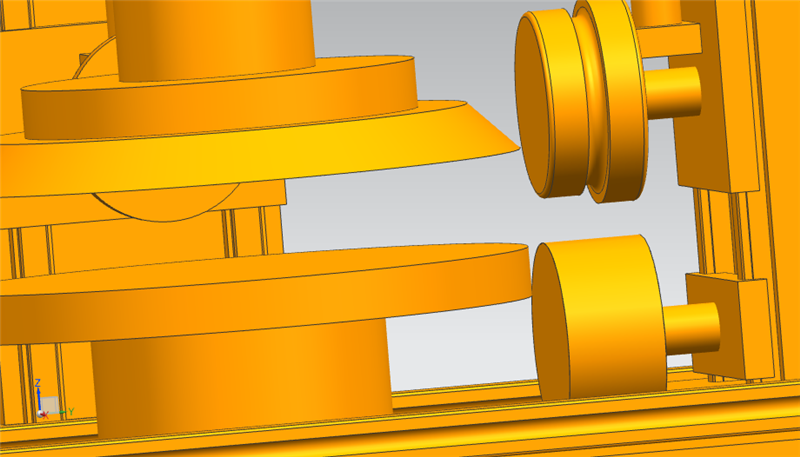

d.弯边成型:该系统在弯边轮的下面,增加了一个支撑轮,支撑轮对工件进行有效支撑,防止圆边变形。



线盘卷边机的特点

一、产品用途:主要用于线盘行业圆盘卷边。

二、整机特性

该卷边机结构紧凑,将压紧、预弯、初次弯边、弯边成型四大系统集成在一台机器上。通过数控技术,依次完成所有流程。该设备能够有效防止普通卷边机常有的压痕、圆度不均匀、直径误差大等问题。

三、各系统特点

a  压紧系统:通过液压机构将工件压紧,使工件固定更牢靠,防止其偏移。

b.预弯系统:对工件进行预弯,给下一步卷边起到导向作用,保证卷边方向一致。

c.初次弯边:防止圆边变形。将工件边缘先弯成约180°的圆弧。

d.弯边成型:在初次弯边的基础上下压内卷,卷成一个整圆,终成型。

四、**配置

a液压部分:采用朝田系列。

b动力部分:电机采用豫通的,减速机采用国鑫ZY系列

c轴承部分:采用瓦哈洛

d机加工及机器主题框架部分:45#调支、淬火、铣、精磨、焊接装配。

e滚轮部分:采用Cr12淬火,**的滚轮设计是我们的技术核心,保证圆盘卷边后的平整,圆管的圆度和直径误差等。

五、规格:定制。
